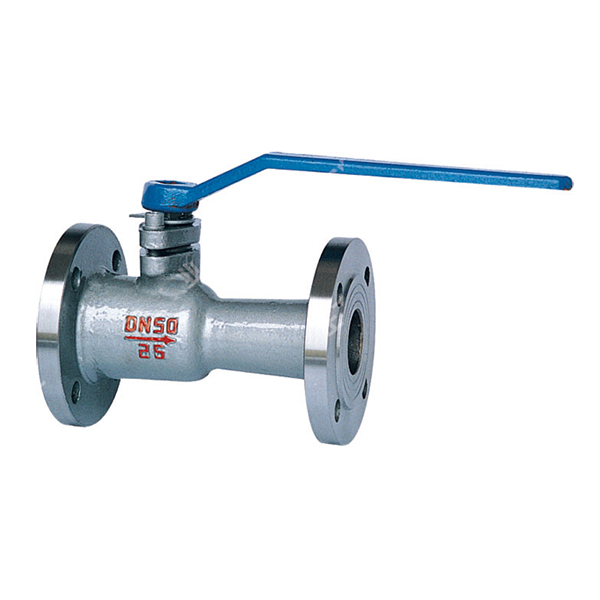

Q41PPL不鏽鋼一體式高溫球閥
全方位檢測！
讓利於客戶！
縮短了交貨期！
不鏽鋼一體式高溫球閥概述：
本公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“尼威NIWEI”牌高溫球閥與截止閥、柱塞閥、排汙閥，結構長度相符，擴大了球閥使用範圍，廣泛用於石油、化工、橡膠、造紙、製藥等行業，可替代截止閥、柱塞閥、快速排汙閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃
不鏽鋼一體式高溫球閥性能參數:
型號
公稱壓力
(MPa)
強度試驗壓力
(MPa)
密封試驗壓
(MPa)
適用溫度
(℃)
適用介質
Q41M/F-16C
1.6
2.4
1.8
-28～+300 (M/F)
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
Q41M/F-16C
2.5
3.8
2.8
-28～+350 (PPN)
不鏽鋼一體式高溫球閥主要零部件材料:
序號
零部件名稱
材料
1
閥體
球墨鑄鐵、碳素鋼、鑄不鏽鋼
2
密封圈
(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3
球
不鏽鋼
4
填料
聚四氟乙烯
5
填料壓蓋
QT450－10球墨鑄鐵
6
閥杆
碳素鋼、鉻不鏽鋼
7
手柄
碳鋼
不鏽鋼一體式高溫球閥主要技術參數:
型號
規格
尺寸
L
D
D 1
D 2
z-φd
H
b
Q41M/F-16
15
130
95
65
45
4-14
85
14
20
150
105
75
55
4-14
95
16
25
160
115
85
65
4-14
103
16
32
180
135
100
78
4-18
105
18
40
200
145
110
85
4-18
120
18
50
230
160
125
100
4-18
195
20
65
290
180
145
120
4-18
195
20
80
310
195
160
135
8-18
215
22
100
350
215
180
155
8-18
253
24
不鏽鋼一體式高溫球閥結構特點及作用原理：
該型閥門中的球體、密封圈采用了特殊的加工工藝和新密封材料，使球體表麵粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。
順時板動手柄帶動閥杆驅動球體旋轉，使介質順利通過。
