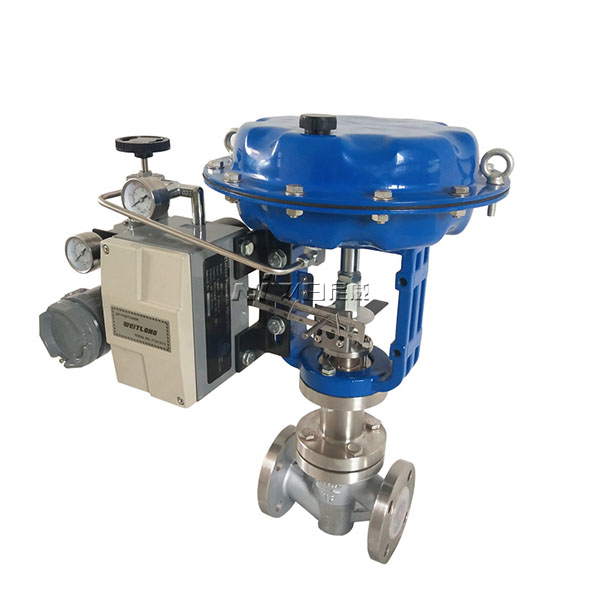

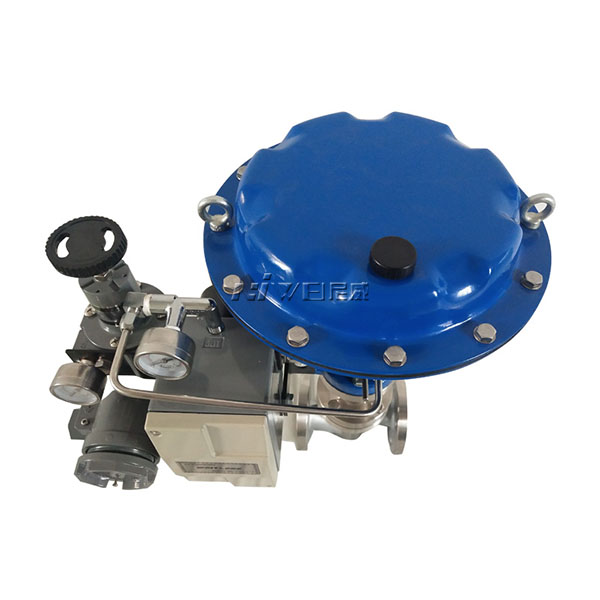

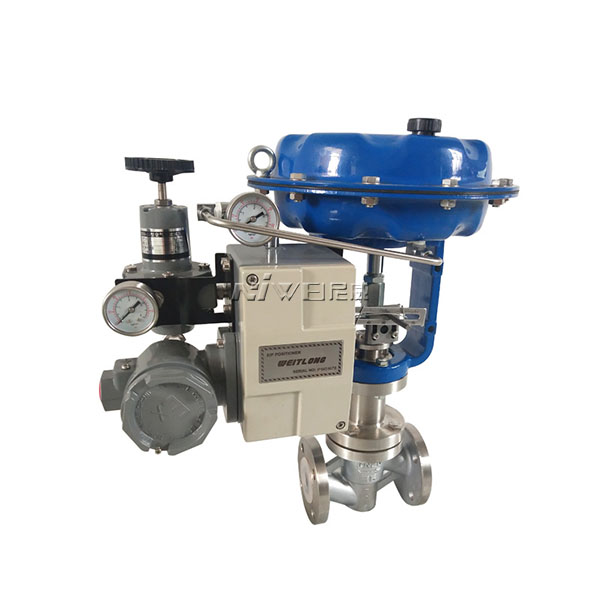

ZJHPF-B氣動波紋管襯氟調節閥

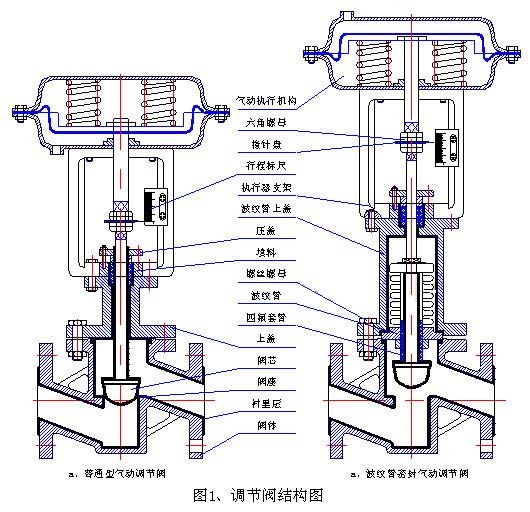

ZJHPF-B氣動波紋管襯氟調節閥是一種頂導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調範圍廣。上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥杆運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由於波紋管元件本身變形性和卓著的抗老化性，完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管—填料雙重密封結構，安全可靠性更好。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控製係統中得到廣泛應用。閥芯導向麵積大，抗振性好，配用ZHA/B多彈簧氣動執行器，結構緊湊，輸出力大。

ZJHPF-B氣動波紋管襯氟調節閥特點：

1、耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由於閥芯、閥座采用軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。

ZJHPF-B氣動波紋管襯氟調節閥執行機構配置

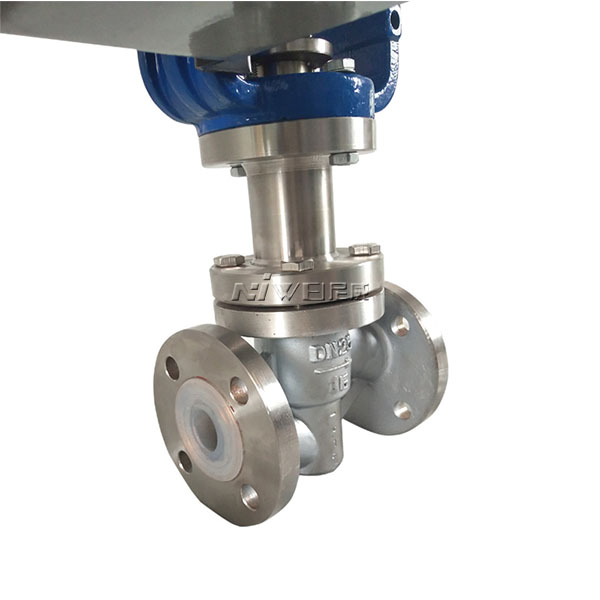

ZJHPF-B氣動波紋管襯氟調節閥閥體

ZJHPF-B氣動波紋管襯氟調節閥閥內件

閥芯形式：單座柱塞型(襯四氟)
流量特性：近似等百分比

ZJHPF-B氣動波紋管襯氟調節閥執行機構及附件、作用形式

ZJHPF-B氣動波紋管襯氟調節閥主要零件材料

ZJHPF-B氣動波紋管襯氟調節閥額定流量係數Kv、額定行程

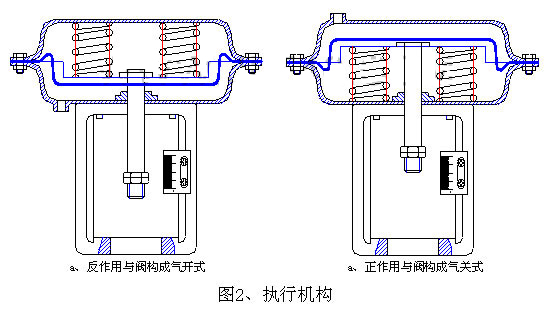

ZJHPF-B氣動波紋管襯氟調節閥執行機構

型式:ZHA(B)多彈簧薄膜執行機構膜片材料:乙丙橡膠夾尼龍布、丁青橡膠惡夾尼龍布彈簧範圍:20～100、80～240kPa 供氣壓力:140～400kPa 氣源接口:Rc1/4" 環境溫度:-30～+70℃ 閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 ZJHPF-B氣動波紋管襯氟調節閥允許壓差

ZJHPF-B氣動波紋管襯氟調節閥性能

泄漏量:小於閥額定容量的0.01% 回差:帶定位器：小於全行程的1% 基本誤差:帶定位器：小於全行程的±1% 注：采用標準的V型聚四氟乙烯填料 可調範圍 30：1 Kv值和行程
