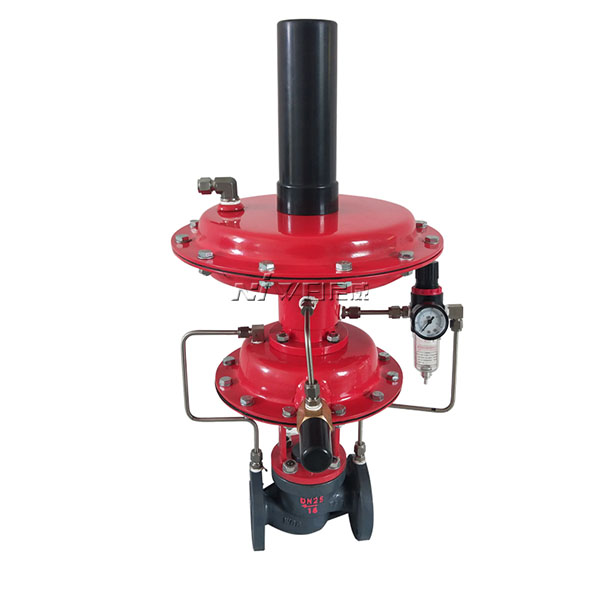

ZZYVP氮封閥

ZZYVP氮封閥概述

  ZZYVP氮封閥其特別適用於各類大型儲罐的氣封保護係統，其連接方式有內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍；可廣泛用於石油、化工、電力、冶金、食品、輕紡、機械製造與居民建築樓群等各種工業設備中用氣體，液體及蒸汽介質減壓、穩壓（用於閥後調節）或泄壓、穩壓（用於閥前調節）的自動控製。 還可用於工業爐燃燒係統控製兩種燃燒氣混合比流量或用於氫冷發電機組密封油係統、各種工業爐燃燒係統燃料氣體、石油在製品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調整等場合。其氮封閥打開時，當儲罐壓力稍微低於設定壓力時，膜片因為感應壓力下降而向下移動，推動氣導閥打開，氮氣經過孔板、氣導閥的出口進入儲罐，使儲罐內的壓力增加，同時氣導閥的特殊閥芯室的壓力下降，氮氣通過內部通道從特殊閥芯室進入主閥閥芯室。工作時通常情況下是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。同時又具有節約能源，壓力設定值在運行中可隨意調整，采用快開流量特性，動作靈敏、密封性能好，介質壓力穩定，調節精度高，泄漏量小等優點。

  ZZYVP氮封閥利用被調介質自身能量為動力源，引入執行機構控製閥芯位置，改變兩端的壓差和流量，使閥前（或閥後）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用於氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控製。

ZZYVP氮封閥特點

·無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
·氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
·壓力檢測膜片有效麵積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
·采用無填料設計，閥杆所受磨擦力小，反應迅速，控製精度高；
·供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控製精度高；
·為確保儲罐的安全，需在罐頂設置呼吸閥；
·呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

ZZYVP氮封閥主要零件常用材料

閥體：ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti、 HT200
閥座、閥杆：1Cr18Ni9Ti    Cr18Ni12Mo2Ti
彈簧：60Si2Mn、1Cr18Ni9Ti、50CrVA
填料：聚四氟乙烯、柔性石墨
膜片：丁腈、乙炳、氟、耐油橡膠、矽膠、氟橡膠
閥芯：金屬部分：1Cr18Ni9Ti、Cr18Ni12Mo2Ti、
軟密封部分：PTFE、石墨+PTFE
膜蓋：A3、A3鋼塗四氟乙烯

ZZYVP氮封閥規格與技術參數

公稱通徑DN（mm）		15	20		25	32		40		50	65		80		100	125		150
額定流量係數（KV）		4.4	6.9		11	17.6		27.5		44	69		110		176	275		440
壓力調節範圍（KPa）		0.5~70、20~120、60～400、300～700、500～1000
公稱壓力PN（MPa）		1.6       4.0
使用溫度（℃）		80        200
調節精度（％）		≤5
執行機構薄膜有效麵積（C㎡）		200				280									400
允許泄漏量	硬密封（1/h）	10ˉ4×閥額定容量
	軟密封 （ml/min）	0.15		0.3			0.45		0.60			0.90		1.70			4.0
減壓比 （閥前壓/閥後壓）		100~1.25
法蘭標準		GB9113-88

ZZYVP氮封閥保養

· 安裝調節閥的位置是使閥杆的行程方向與閥體上方的執行機構在一個垂直平麵上。如果調節閥必須安裝在使閥杆水平移動的位置，或者閥杆的移動方向與水平麵有一定的傾角時，就應該把執行機構支撐起來，使調節閥的各個部件都處於自然狀態。
·運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有鬆動現象。
·保證氮封閥避免或消除應力，把應力導向遠離調節閥的地方。
·閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽、氣動附件等應齊全完好。
·閥門應定期檢查，並清除其上的汙物，塗抹塗防鏽油在其表麵。
· 對在爆炸性危險場所使用的調節閥和有關附件應檢查其安全運行情況
·要保證整體的垂直位置或水平位置。如果遠距離運輸，用牢固的木箱裝運。
·閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽、氣動附件等應齊全完好。

ZZYVP氮封閥說明

◇　泄氮閥通常安裝在罐頂，口徑視情況與進液閥口徑一致
◇　泄氮閥的壓力設定點略大於供氮閥的壓力設定點，以免供、泄氮裝置頻繁工作，浪費氮氣、影響設備的使用壽命
◇　若用戶工況與造型手冊有異，望來電來郵與本廠技術人員聯係
◇　一般供氮氣壓力在3×10^5-10×10^5Pa之間
◇　罐頂呼吸閥僅起安全作用，是在主閥失靈，導致罐內壓力過高或過低時，起到安全作用，在正常情況下不工作


注：特殊要求可提供其他材料；•以上為常用材料，具體牌號以訂貨合同為準。

注：本係列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

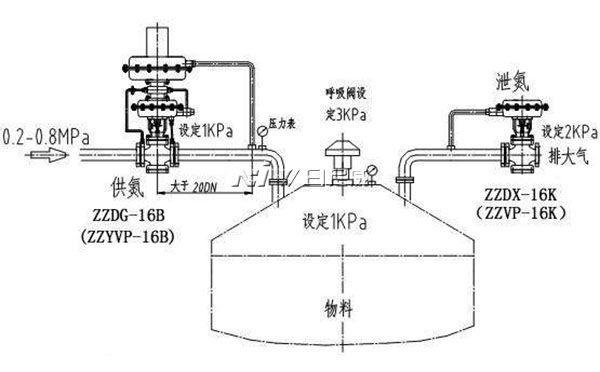

氮封裝置安裝示意圖
