Z941W電動閘閥,不鏽鋼閘閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
下一個[PZ573H/Y傘齒輪對夾式刀型閘閥]上一個：[DSZ61H水封閘閥]

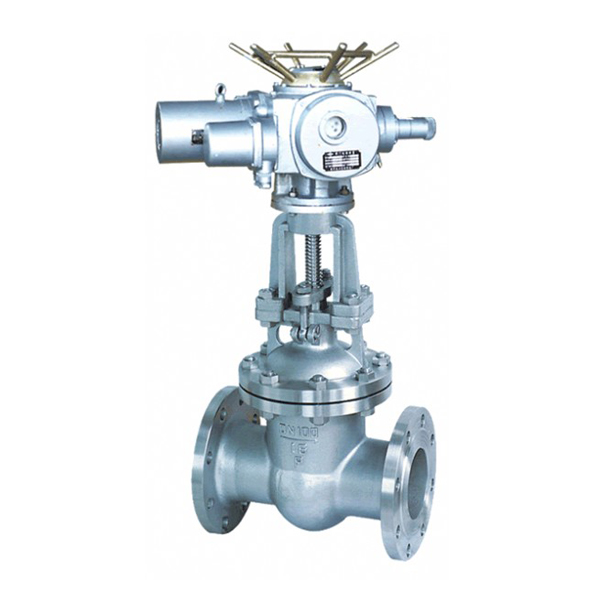

Z941W電動不鏽鋼閘閥

電動不鏽鋼閘閥應用規範:

1、設計製造按GB12234-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/T79-94

4、閥門檢查和試驗按GB13927

電動不鏽鋼閘閥性能規範

型號
公稱壓力
(MPa)
實驗壓力
工作溫度(℃)
適用介質
強度(水)(Mpa)
密封(水)空氣
低壓密封空氣(Mpa)
Z94IH-16C
Z941W-16P(R)
1.6
2.4
1.8
0.6
≤200
NITRICACID
硝酸類
ACETICACID
醋酸類
NITRICACID
Z941W-25P(R)
2.5
3.8
2.8
0.6
≤200
硝酸類
Z941W-40P(R)
4.0
6.0
4.4
0.6
≤200
ACETICACID
Z941W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸類

電動不鏽鋼閘閥主要零件材質

閥體/閥蓋
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
零件名稱
ZG1Cr18Ni9Ti係列
ZG00Cr18Ni10係列
ZG1Cr18Ni12Mo2Ti係列
ZG00Cr17Ni14Mo2係列
WCB係列
閘板
ZG1Cr18NI9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
1Cr13
閥杆
1Cr18Ni9Ti
ooCr18Ni10
1Cr18Ni12Mo2Ti
ooCr17Ni14Mo2
1Cr13
填料
PTFE編織
PTFE編織
PTFE編織
PTFE編織
石墨Graphite
墊片
304L+PTFE
304L+PTFE
316L+PTFE
316L+PTFE
石墨+304
Graphite+304
壓蓋
ZG1Cr181Ni10
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
填料壓環
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Mi12Mo2Ti
00Cr17Ni14Mo2
1Cr13
螺栓
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45

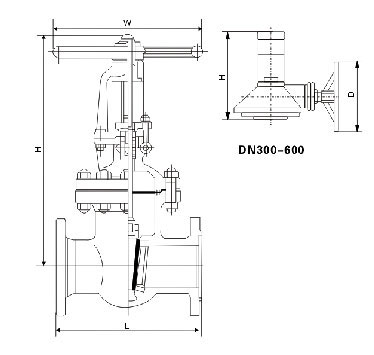

電動不鏽鋼閘閥1.6MPa主要連接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720


電動不鏽鋼閘閥2.5MPa主要連接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720



電動不鏽鋼閘閥4.0MPa主要連接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
250
280
310
350
400
450
550
650
750
850
950
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600


電動不鏽鋼閘閥6.4MPa主要連接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
170
190
210
230
240
250
280
320
350
400
450
550
650
750
850
950
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
970
1145
1280
1450
W
mm
120
120
140
160
200
240
280
320
360
400
400
450
560
640
800
800


電動不鏽鋼閘閥10.0MPa主要連接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
L
mm
170
190
210
230
240
250
280
310
350
400
450
550
650
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
970
W
mm
120
120
160
180
240
280
320
360
400
450
560
640
720


電動不鏽鋼閘閥16.0MPa主要連接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
L
mm
170
190
210
230
240
300
340
390
450
525
600
750
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
W
mm
120
120
140
160
200
240
280
320
360
400
400
450

相關閘閥產品係列：
