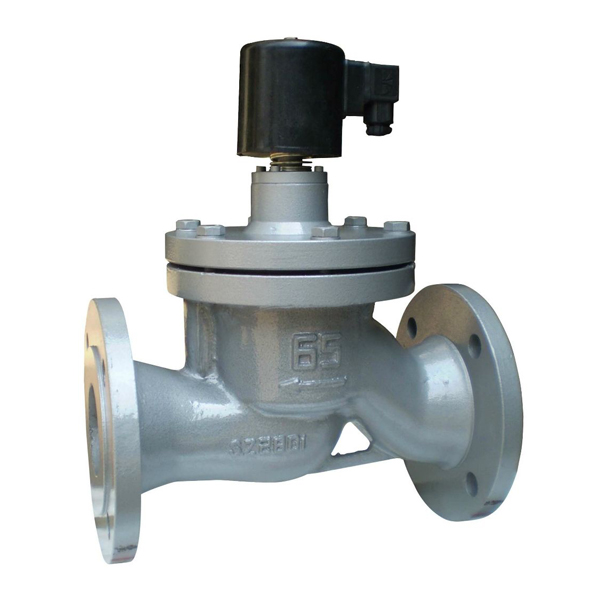

中溫蒸汽電磁閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載電磁閥實物圖產品安裝圖紙

中溫蒸汽電磁閥適用於蒸汽為加熱介質，進行溫度自動控製的執行機構，可對蒸汽加熱器、散熱器、幹燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控製和遠程控製。中溫蒸汽電磁閥廣泛應用於染化、紡織、印染、食品、醫藥、卷煙、水泥製品、石油化工、冶金等部門的自控係統。

ZCZP中溫蒸汽電磁閥性能參數

工作介質	蒸汽及其它腐蝕性氣體
介質溫度℃	≤200
公稱通徑	15	20	25	32	40	50	65	80	100	125	150
工作壓差（MPa）	0.05-1.60						0.1-1.60
公稱壓力（MPa）	1.60
功耗（AV）	30						30
電源電壓	AC220V,其餘規格可作特殊訂(36V,380V,12V,24V)
使用壽命/額定流量係數（KV）	按JB/T7352-94規定
泄漏量（m1/min）	按JB/T7352-94.F規定

中溫蒸汽電磁閥外形尺寸:

公稱通徑 DN	內螺紋連接				法蘭連接
	外形尺寸		內螺紋		外形尺寸		法蘭尺寸
	H	L		G	H	L	D	D1	D2	b	f	n-d
15	153	92		1 / 2	175	130	95	65	46	14	2	4-Φ14
20	153	92		3 / 4	180	150	105	75	56	16	2	4-Φ14
25	153	110		1	195	160	115	85	65	16	3	4-Φ14
32	176	120		1¹/₄	205	180	140	100	76	18	3	4-Φ18
40	176	140		1¹/₂	220	200	150	110	84	18	3	4-Φ18
50	192	162		2	235	230	165	125	99	20	3	4-Φ18
65					250	290	185	145	118	20	3	4-Φ18
80					260	310	200	160	132	20	3	8-Φ18
100					290	350	220	180	156	22	3	8-Φ18
125					365	400	250	210	184	22	3	8-Φ18
150					400	480	285	240	211	24	3	8-Φ22

尼威閥門公司訂貨須知：

訂貨時請填寫《規格書》或注明以下內容：

①電磁閥電壓；②電磁閥工作壓力；③公稱直徑電磁閥；④電磁閥使用介質；⑤電磁閥連接方式；⑥電磁閥作用方式；⑦電磁閥使用條件；⑧電磁閥介質溫度

中溫蒸汽電磁閥安裝使用注意事項：

1．電磁閥應安裝在管道水平線上，線圈向上，保證垂直;

2．應注意介質流向，保持管道清潔，以防積垢堵塞
