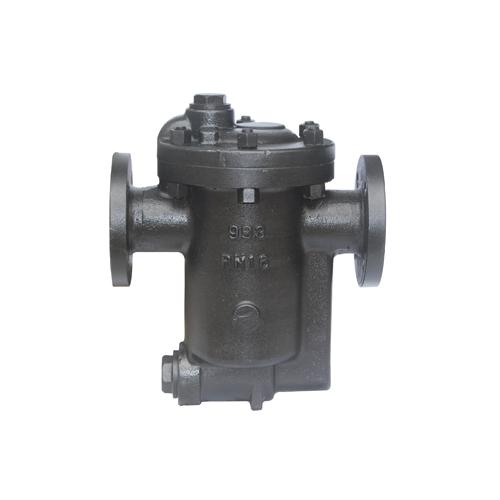

ER116倒置桶式蒸汽疏水閥

CS45H/ER105F ER110 ER116 ER120倒置桶式疏水閥

倒置桶式疏水閥產品結構特點

1.內腔所有運動部件均為不鏽鋼，耐磨損，耐腐蝕。

2.由於蒸汽不能到達被水封的閥座孔，所以無蒸汽損失，高效節能。

3.浮桶倒置，不會被破壞壓扁，不怕水擊，壽命長。

4.倒置桶頂部設有排氣孔。連續排空氣性能好，不會形成冷滯後和氣堵。

5.倒置桶式蒸汽疏水閥不受背壓的影響，在高的背壓下能很好地工作。

6.倒置桶式蒸汽疏水閥工作可靠，隻有兩個運動部件 ( 杠杆 — 和倒置桶 ) ，故不會產生卡阻。

7.閥座與閥瓣在閥的頂部，閥瓣在開關中可以使汙物通過，有良好的自我清洗性 能 , 無汙物困擾。

二、 倒置桶式疏水閥工作原理

       倒吊桶式蒸汽疏水閥是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠杆係統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠杆帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠杆帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。

三、倒置桶式疏水閥連續排水能量表 (Kg/h)

四、倒置桶式疏水閥結構與尺寸

880-815型倒置桶式蒸汽疏水閥側進側出、附過濾網、 外部尺寸圖

881F-886F型、法蘭、附過濾網、外部尺寸圖

81-86型倒置桶式疏水閥下進上出式外部尺寸圖

相關疏水閥產品係列：

尼威閥門使用和保養
應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
在安裝前必須清洗管路，除去雜物。
安裝位置應盡可能靠近加熱設備。
應水平安裝在管路的低點，流向與閥體上標注的方向一致。
每台加熱設備要各自安裝疏水閥，以免相互影響。
在保證係統能安全運行時，緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態.
要定期保養，保證疏水閥正常工作。
