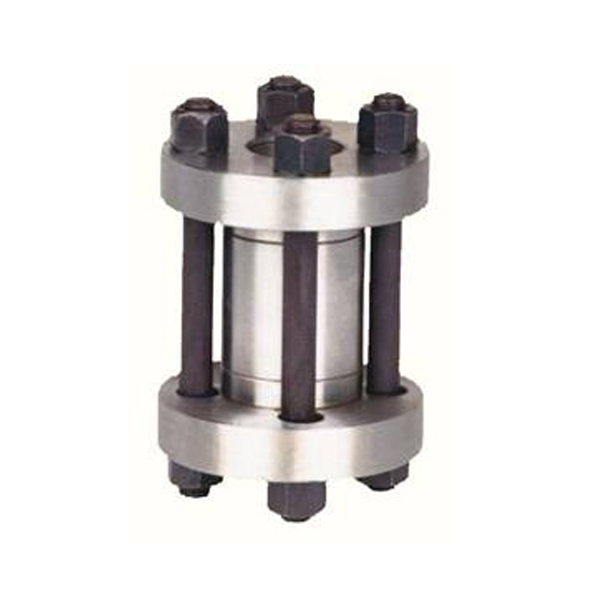

H72Y對夾式高壓止回閥



對夾式高壓止回閥概述：
　　本逆止閥“ C ”碳鋼材質型，係供安裝在溶液、液氨、 25% 氨水、氮氨混合氣的管道上用的。“ R ”316材質型係供安裝在尿素裝置管道上，輸送尿素及甲胺液用的。

對夾式高壓止回閥主要零部件材料：

零件名稱

材料名稱用標準牌號

材料名稱用標準牌號

閥體

合金鋼 GB3077-88 40Cr

尿素級不鏽鋼 GB1220-92 00Cr17Ni14Mo2

閥座、閥瓣

不鏽鋼 GB1220-92 2Cr13

尿素級不鏽鋼 GB1220-92 00Cr17Ni14Mo2

透鏡墊

優質碳鋼 GB699-88 20

尿素級不鏽鋼 GB1220-92 00Cr17Ni14Mo2

法蘭

優質碳鋼 GB699-88 35

優質碳素鋼 GB699-88 35

雙頭螺栓

優質碳鋼 GB699-88 40

優質碳鋼 GB699-88 40

螺母

優質碳鋼 GB699-88 25

優質碳鋼 GB699-88 25

彈簧

彈簧鋼 GB1222-84 65Mn

尿素級不鏽鋼 GB1220-92 00CR17Ni10Mo2

O 型密封圈

四氟乙烯 日華爾卡 7010

四氟乙烯 日華爾卡 7010

對夾式高壓止回閥性能規範：

型號

公稱壓力　
（ MPa ）

試驗壓（ MPa ）

工作壓力
（ MPa ）

工作

工作介質

強度

密封

H72Y- 160C
　　　 320C

16
32

24
48

17.6
35.2

≤ -30-260

C ：氮、氫、氨

H72Y- 220R
　　　 320R

22
32

33
48

24.2
35.2

≤ -200-260

R ：尿素及甲胺液
對夾式高壓止回閥主要外形尺寸：


H72Y-160C H72W-220R

公稱通徑

D

D1

D

M

L

L1

重量（ kg ）

15

95

42

12

M24*2

60

158

4.1

25

105

50

15

M33*2

65

163

6.9

32

115

62

25

M42*2

80

180

8.0

40

165

88

32

M52*2

90

230

15.0

50

165

88

39

M64*3

115

265

27.0

65

200

116

53

M80*3

140

315

49.0

80

225

138

60

M100*3

160

360

88.0

100

260

160

76

M120*4

180

420

91.0

125

300

195

90

M155*4

200

460

115.0

150

330

212

120

M175*4

220

500

145.0

200

425

265

176

M240*6

240

570

160.0

H72Y-220C H72W-320R

公稱通徑

D

D1

D

M

L

L1

重量（ kg ）

10

95

42

10

M24*2

60

155

3.4

15

105

50

12

M33*2

65

158

4.5

25

115

62

23

M42*2

80

180

7.3

32

135

70

29

M48*2

90

200

8.7

40

165

88

34

M64*3

115

255

17.0

50

200

116

53

M80*3

140

300

30.0

65

225

138

60

M100*3

160

345

56.0

80

260

160

68

M125*4

180

410

92.0

100

300

195

85

M155*4

200

470

109.0

125

330

212

120

M175*4

220

510

135.0

150

400

250

135

M215*6

240

570

160.0

200

480

320

176

M265*6

280

670

180.00
