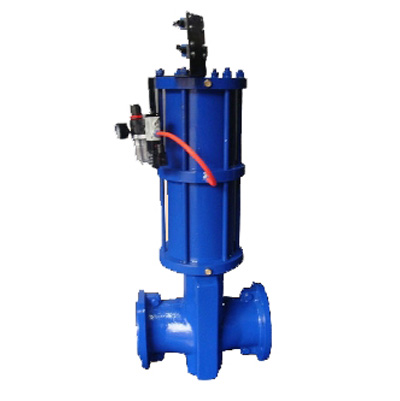

GJ641X氣動管夾閥

GJ641X氣動管夾閥概述

GJ641X型氣動管夾閥結構和工作原理：

1結構：本閥門由左右閥體，橡膠管套、大小閥杆、上下閘板、導柱等零件組成。

2工作原理：當順轉手輪時，使大小閥杆同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往複完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時隻要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。

G641X型氣動管夾閥安裝及維修：伸向電觸槽然後用銅絲或不鏽鋼箍紮緊二端。

氣動管夾閥主要性能規範

適用溫度	使用介質
≤85℃	礦漿、磨料、幹濕型粉塵類

氣動管夾閥主要零件材料

名稱	材料
閥體	鑄鐵
套管	橡膠
閥杆	鑄銅、碳鋼
壓杆	球墨鑄鐵
電動頭	組合件
托架	球墨鑄鐵

氣動管夾閥主要外形連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	L₁	D	D₁	Z-Φ	H	A	重量
25	0.6	0.6	160	124	115	85	4-14
32			165	145	＊140	100	4-18
40			190	157	＊150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23	1000	265
200	0.4	0.4	650	446	335	295	8-23	1174	330
250			800	516	＊395	350	12-23
300			950	562	＊445	400	12-23
采用標準設計與製造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa）
