UNS（UGS）彩色石英管液位計

UNS（UGS）彩色石英管液位計

彩色石英管液位計產品概述

UGS（UNS）係列彩色石英管液位計（以下簡稱彩色液位計）是采用國內外新技術研製而成。它是利用自然光在液體中折、反射原理，借助於紅、綠片，在測量時，使液相顯示綠色，氣相顯示為紅色。由於液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。因此UGS彩色石英管係列被廣泛用於石油、化工、電力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙烷、丙稀、芳烴、酸等油品和化工原料的液位測量。同時對於兩種不同介質密度的界麵測量，可選用三色界麵石英管液位計。三色界麵石英管液位計是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮於兩種介質的分界部分，由於浮子呈黑色，上下部分液體顏色有異，所以顯示醒目。從而解決了一直困擾在石油化工生產過程中兩種混合介質界麵分辨不清的難題。它是目前國內外理想的直讀式液位計。

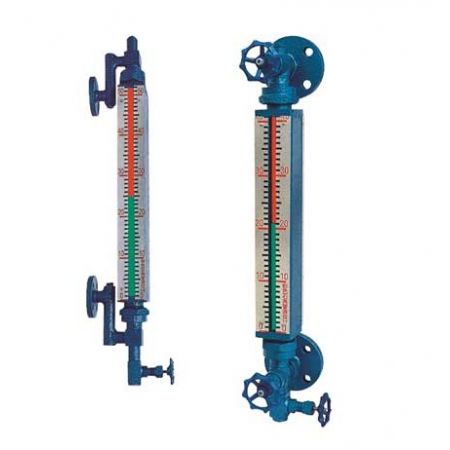

彩色石英管液位計類型圖片

彩色石英管液位計使用說明

彩色石英管液位計型號選型

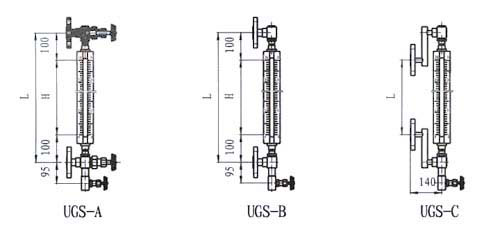

彩色石英管液位計測量範圍

彩色石英管液位計主要技術參數

●工作溫度：＜520℃
●UGS石英管係列工作壓力：1.6、2.5、4.0、6.4、10.0MPa
●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。
●特製的99.99%SiO 2 透明石英管，其變形點1077℃，軟化點1730℃。
●搞壓強度1170Kg/cm3 ，膨脹係統數5.5×10-7。經特殊工藝處理後具有耐高溫、高壓和優良的機械特性。
●UGS石英管係列測量範圍L：測量範圍由中心距而製定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。
●接口法蘭：采用化工部1997年新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。鋼球自動封閉壓力：大於0.2MPa重量15~30kg。

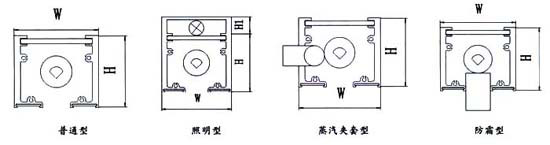

結構及特點

UGS（UNS）係列彩色石英管液位計是利用自然光在液體中折、反射原理。借助於紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由於液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。UGS石英管係列結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高壓、防 粘稠、重量輕、 奉命長、無泄漏。

特 點

● 結構簡單、維修方便。
● 石英管型使用安全、耐用。
● 彩色石英管型為直讀式、讀數精確、可靠。

使用須知

● 為保證自密封作用，容器內介質壓力應大於 0.2MPa 。 在打開上下閥時，閥杆退出轉數不得少於 4 轉，以免鋼球在自封時，碰到閥杆的頂端。
