A41Y彈簧封閉式高壓安全閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載安全閥實物圖產品安裝圖紙

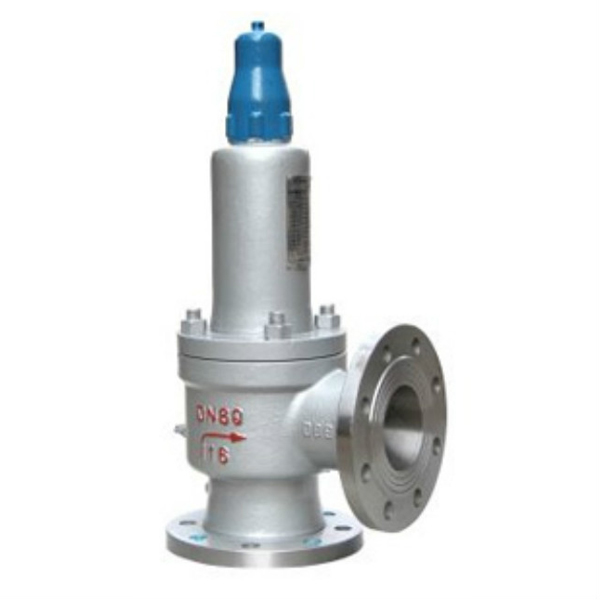

彈簧封閉式高壓安全閥
A41Y-160、320型適用於工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/320P、A41Y-160R/320R型適用於工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。

彈簧封閉式高壓安全閥連接法蘭按JB/T2769-92的標準。

彈簧封閉式高壓安全閥主要零部件材料

NO.	零件名稱	A42Y-160 A42Y-320 材料	A42Y-160P A42Y-320P 材料	A42Y-160R A42Y-320R 材料
1	法蘭	35/35CrMoA	2Cr13	1Cr18Ni12Mo2Ti
2	閥座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥體	40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	調節圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	反衝盤	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	ZG230-450	ZG230-450
9	閥杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
10	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
11	調整螺杆	45	2Cr13	2Cr13
12	閥帽	ZG200-400	ZG200-400	ZG200-400
	密封麵材料	堆焊Co基硬質合金

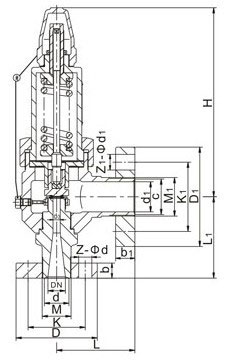

彈簧封閉式高壓安全閥外形尺寸和連接尺寸

公稱壓力PN（MPa）	公稱通徑DN（mm）	尺寸																		重量（kg）
公稱壓力PN（MPa）	公稱通徑DN（mm）	do	d	D	D1	M	D2	B	Z-Φd	DN	D	D1	M	D2	b	Z-Φd	L	L1	H	重量（kg）
16 （單法蘭）	15	7	16	95	60	M-24×2	18	20	3-18	-	36	-	M-33×2	-	-	-	45	80	105	4
	20	10	19	95	60	M-33×2	22	20	3-18	-	48	-	M-33×2	-	-	-	45	80	105	4.5
	25	12	23	105	68	M-33×2	28	20	3-18	-	48	-	M-33×2	-	-	-	45	80	105	5.2
16	15	8	15	95	60	M-24×2	18	20	3-18	32	115	-	M-42×2	37	22	4-18	95	100	259	7.8
	20	10	23	98	60	M-24×2	20	20	3-18	40	165	-	M-52×2	47	28	6-26	110	115	266	11.5
	25	12	23	105	68	M-33×2	28	20	3-18	40	165	-	M-52×2	47	28	6-26	110	115	266	12.5
	32	15	25	115	80	M-42×2	37	22	4-18	50	165	115	M-64×3	59	32	6-26	130	1450	335	21.3
	40	20	39	165	115	M-52×2	47	28	6-26	65	200	145	M-80×3	74	40	6-29	150	170	390	35.3
	50	25	48	165	115	M-64×3	59	32	6-26	80	225	170	M-100×3	94	50	6-33	190	210	393	48
32	15	8	17	105	68	M-33×2	29	20	3-18	32	115	80	M-42×2	37	22	4-18	95	100	259	8.1
	20	10	23	105	68	M-33×2	29	20	3-18	40	165	115	M-52×2	47	28	6-26	110	115	266	12
	25	12	23	115	80	M-42×2	36	22	4-18	40	165	115	M-52×2	47	28	6-26	110	115	266	13
	32	14	30	135	95	M-48×2	41	25	4-22	50	165	115	M-64×3	59	32	6-26	130	140	335	22.2
	40	16	38	165	115	M-64×3	57	32	6-26	65	200	145	M-80×3	70	40	6-29	150	170	390	37
	50	20	48	200	145	M-80×3	70	40	6-29	80	225	170	M-100×3	94	50	6-33	190	210	393	55

安全閥

　　安全閥是一種安全保護用閥，它的啟閉件受外力作用下處於常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向係統外排放介質來防止管道或設備內介質壓力超過規定數值。安全閥屬於自動閥類，主要用於鍋爐、壓力容器和管道上，控製壓力不超過規定值，對人身安全和設備運行起重要保護作用。
　　按安全閥閥瓣開啟高度可分為微啟式安全閥和全啟式安全閥，微啟式安全閥的開啟行程高度為：≤0.05d0(小排放喉部口徑)；全啟式安全閥開啟高度為≤0.25d0（小排放喉部口徑）。
　　安全閥按結構形式來分，要分為垂錘式、杠杆式、彈簧式和先導式（脈衝式）；按閥體構造來分，可分為封閉式和不封閉式兩種。封閉式安全閥即排除的介質不外泄，全部沿著出口排泄到指定地點，一般用在有毒和腐蝕性介質中。對於空氣和蒸汽用安全閥，多采用不封閉式安全閥。對於安全閥產品的選用，應按實際密封壓力來確定。對於彈簧式安全閥，在一種公稱壓力（PN）範圍內，具有幾種工作壓力級的彈簧，訂貨時除注明安全閥型號、名稱、介質和溫度外，尚應注明閥體密封壓力，否則按大密封壓力供貨。
安全閥的安裝和維護應注意以下事項：
各種安全閥都應垂直安裝。
安全閥出口處應無阻力，避免產生受壓現象。
安全閥在安裝前應專門測試，並檢查其官密封性。
對使用中的安全閥應作定期檢查。
