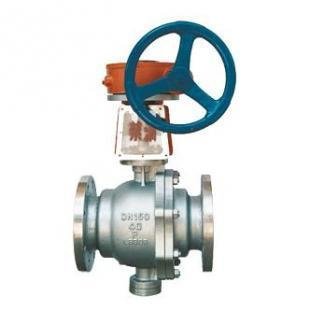

QY347F不鏽鋼氧氣球閥
一、不鏽鋼氧氣球閥產品特點:
氧氣閥作為冶金工業中輸送氧氣管路上的啟閉裝置,較其它通用閥門相比有許多特別嚴格的要求。因為氧氣屬易燃易爆危險品,所以必需防泄漏,防靜電,防火花,以避免發生事故。 在結構上,設計為:閥瓣啟閉時閥杆隻升降而不轉動,有效地降低了密封副磨損、填料磨損和上密封磨損;側法蘭上裝有接地螺釘,避免產生靜電火花;閥杆外露部分用有機玻璃密閉封蓋,用以防塵防油。 技術參數 閥體材質 1Cr18Ni9Ti 公稱壓力PN(MPa) 2.5 公稱通徑DN(mm) 15-400 性能描述 特點 具有密封性能好,操作輕便靈活,安全可靠,使用壽命長等優點。
二、不鏽鋼氧氣球閥執行標準:
設計與製造
Design and Manufacture |
結構長度
Face To Face |
法蘭尺寸
Flange Dimension |
壓力-溫度
Pressure Temperature Lating |
試驗-檢驗
Inspection And Test |
GB122237
|
GB12221
|
GB9113 JB79
|
GB9131
|
GB/T13927 JB/T9092
|
三、不鏽鋼氧氣球閥壓力試驗:
公稱壓力NominalPressure
|
1.6
|
2.5
|
4.0
|
強度試驗
Shell Test |
2.4
|
3.8
|
6.0
|
水密封試驗
Water Seal Test |
1.8
|
2.8
|
4.4
|
氣密封試驗
Air Seal Test |
0.4-0.7
|
四、不鏽鋼氧氣球閥主要零件材料及性能:
閥體
Body |
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
|
CF3M
|
球體 閥杆
Ball Stem |
2Cr13
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
閥 座
Seat |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
|
||||||
墊片
Shim |
聚四氟乙烯PTFE 不鏽鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
|
||||||
閥杆座
Stem Seat |
聚四氟乙烯PTFE 不鏽鋼/柔性石墨 Stainless Steel/Flexible Graphite
|
||||||
填料
Packing |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
|
||||||
填料壓蓋
Gland |
WCB
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
溫度
Temperature |
-29~150(聚四氟乙烯 PTFE) -29~200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29~300(對位聚笨 PPL)
|
||||||
介質
Medium |
水 蒸汽 油品
Water steam Oil goods |
硝酸類 Nitric Acid
|
強氧化介質
strongey oxidable medium |
醋酸類 Acetic Acid
|
尿素類 Urea
|
五、不鏽鋼氧氣球閥PN1.6MPa主要連接尺寸及重量:
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(㎏) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
六、不鏽鋼氧氣球閥PN2.5MPa主要連接尺寸及重量:
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
Wt(Kg) |
- | - | - | - | - | - | - | - | - | - | - | - |
七、不鏽鋼氧氣球閥PN4.0MP主要連接尺寸及重量:
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
Wt(Kg) |
- | - | - | - | - | - | - | - | - | - | - | - |
