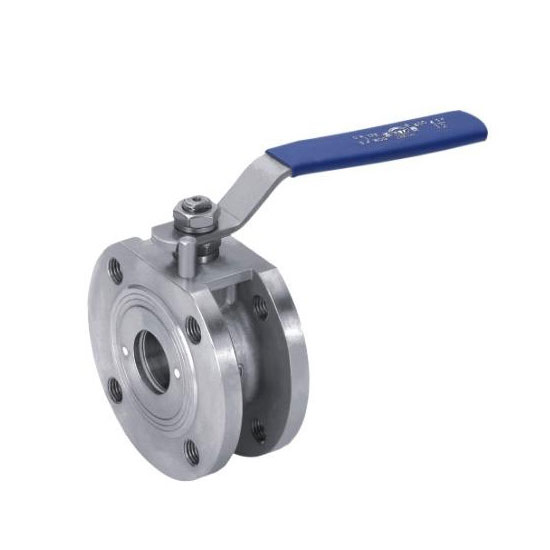

Q71F對夾式薄型球閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載球閥實物圖產品安裝圖紙

下一個[Q14F/Q15F不鏽鋼內螺紋三通球閥]上一個：[Q611F氣動內螺紋球閥]

　　與普通球閥相比，超薄型球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕鬆。設有耐火結構，萬一發生火災時，仍然能夠可靠操作並具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
用途：
　　對夾球閥及對夾保溫夾套球閥適用於Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質，選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

對夾式薄型球閥性能參數

公稱通徑：	DN15-DN200
公稱壓力：	PN10，PN16，PN40
適合法蘭：	ANSI CLASS150, 300
手柄操作或驅動器裝置操作

對夾式薄型球閥主要零件材料：

序號 NO	零件名稱	材質
1	閥體	不鏽鋼CF8M/CF8	碳鋼WCB
2	球	不鏽鋼316/304	不鏽鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥杆	不鏽鋼316/304	不鏽鋼SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位鎖	不鏽鋼304	不鏽鋼SS304
7	手柄	不鏽鋼304	不鏽鋼SS304
8	閥杆螺母	不鏽鋼304	不鏽鋼SS304
9	填料壓蓋	不鏽鋼304	不鏽鋼SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不鏽鋼316/304	不鏽鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

對夾式薄型球閥主要技術參數:

SIZE	1/2"	3/4"	1"	1 1 / 4 "	1 1 / 2 "	2"	2 1 / 2 "	3"	4"	5"	6"	8"
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3
